Penyelesaian Kawalan Berteknologi Tinggi: Dua Dekad Shanghai Qijia Suis Perkakas dan Modul PCB

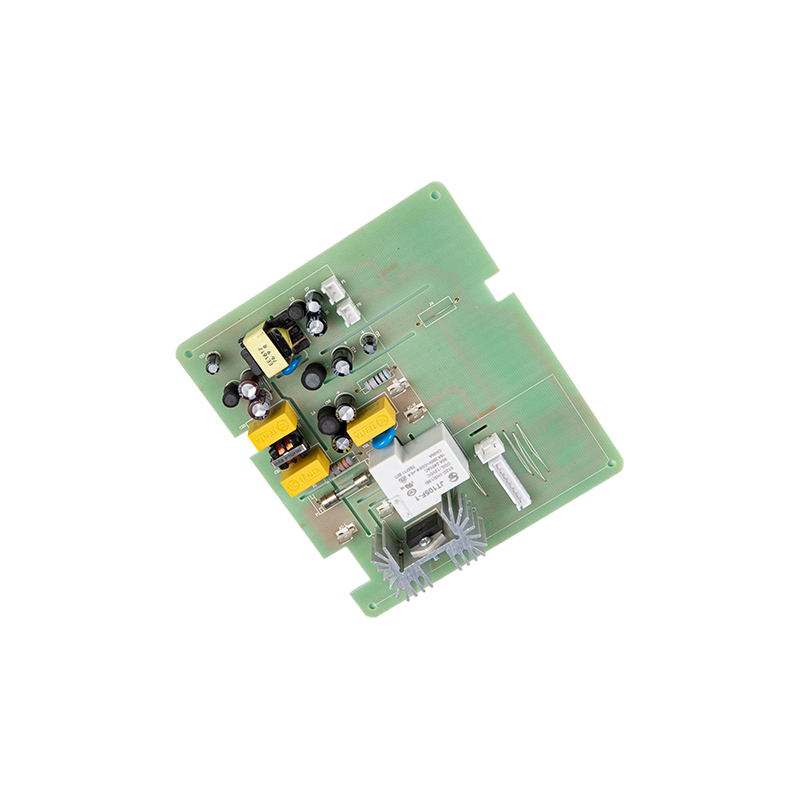

Papan kawalan PCB (Printed Circuit Board), sebagai pusat saraf sistem elektronik, mempunyai nilai yang jauh mengatasi sambungan litar semata-mata. Dalam kejuruteraan elektronik moden, ia mewakili platfataum realisasi perkakasan untuk fungsi sistem , dan merupakan faktor utama yang menentukan tahap pengecilan produk, prestasi tinggi dan kecerdasan.
I. Falsafah Reka Bentuk Papan Kawalan PCB: Fungsi, Ketumpatan dan Kekangan
Profesional Papan kawalan PCB reka bentuk ialah seni tukar ganti yang kompleks, yang mesti mencapai keseimbangan optimum antara tiga elemen teras berikut:
-
Keperluan Fungsian: Memastikan semua logik litar (seperti mikropengawal, pengurusan kuasa, antara muka penderia) beroperasi mengikut spesifikasi reka bentuk.
-
Ketumpatan Fizikal: Memaksimumkan penyepaduan komponen dan penghalaan, sambil memuaskan pengurusan haba dan toleransi pembuatan, untuk mencapai pengecilan.
-
Pengurusan Kekangan: Berpegang teguh kepada Integriti Isyarat (SI) , Integriti Kuasa (PI) , dan Keserasian Elektromagnet (EMC) stdanard untuk memastikan sistem beroperasi dengan pasti dalam persekitaran dunia sebenar.
A. Isyarat Kelajuan Tinggi dan Cabaran Integriti
Untuk papan kawalan moden yang beroperasi pada frekuensi megahertz (MHz) atau bahkan gigahertz (GHz), seperti yang digunakan dalam pusat data, komunikasi 5G atau Pengkomputeran Berprestasi Tinggi (HPC), tumpuan reka bentuk telah beralih daripada "sambungan" kepada " penghantaran utuh ."
-
Padanan Impedans: Mengawal dengan tepat galangan ciri talian penghantaran (jejak), biasanya 50 Ω or 100 Ω (pasangan pembezaan), untuk menghapuskan pantulan isyarat.
-
Kawalan Crosstalk: Meminimumkan gangguan antara garis isyarat bersebelahan dengan meningkatkan jarak antara jejak selari, menggunakan Jejak Pengawal dan mengoptimumkan susunan lapisan.
-
Bunyi Pesawat Kuasa: Menggunakan penempatan strategik bagi Kapasitor Penyahgandingan , digabungkan dengan satah kuasa/daratan rendah, untuk membekalkan arus sementara yang stabil untuk litar pensuisan frekuensi tinggi dan menekan Lantunan Tanah .
II. Evolusi Penyepaduan dan Pembuatan: Pemacu Pengecilan
Memandangkan permintaan untuk produk elektronik yang lebih kecil menjadi semakin ketat, pembangunan teknikal papan kawalan PCB sedang bergerak ke arah Sambungan Ketumpatan Tinggi (HDI) and Sistem-dalam-Pakej (SiP) .
-
Teknologi HDI: Mencapai kapasiti penghalaan yang lebih tinggi bagi setiap unit kawasan dengan menggunakan penggerudian laser untuk mencipta Mikrovia dengan diameter lebih kecil daripada 150 μ m , dan employing a Pembinaan proses untuk menambah lapisan penghalaan. Ini membolehkan penghalaan yang berjaya di bawah pakej BGA (Ball Grid Array) yang kompleks.
-
Teknologi Komponen Terbenam: Melibatkan pemasukan komponen pasif seperti perintang dan kapasitor terus ke dalam lapisan dalaman PCB. Ini bukan sahaja menjimatkan ruang permukaan tetapi juga memendekkan sambungan elektrik, yang bermanfaat untuk meningkatkan prestasi frekuensi tinggi.
-
Kesesuaian Komponen: Menggunakan teknologi pembungkusan termaju seperti Flip Chip dan Wafer-Level Packaging (WLP) untuk mewujudkan sambungan yang lebih ketat dan cekap antara cip dan PCB.
III. Trend Masa Depan: Kepintaran dan Fleksibiliti
Masa depan Papan kawalan PCB akan menjadi platform yang lebih pintar, fleksibel dan mampu menyesuaikan diri dengan persekitaran yang keras:
-
Flex dan Rigid-Flex: Papan kawalan ini boleh menyesuaikan diri dengan ruang dalaman yang tidak teratur, mendayakan penghalaan 3D dan menahan bilangan selekoh yang terhad, menjadikannya pilihan pilihan untuk robotik, endoskop perubatan dan peranti boleh pakai.
-
Penderiaan Bersepadu dan Penuaian Tenaga: PCB masa depan mungkin bukan sahaja membawa litar tetapi juga menyepadukan penderia bercetak, dan juga bateri bercetak atau unit penuaian tenaga, menjadi modul pintar yang serba lengkap.
-
Reka Bentuk Berbantukan AI (Reka Letak Dipacu AI): Menggunakan algoritma kecerdasan buatan untuk mengoptimumkan penghalaan papan berbilang lapisan yang kompleks, terutamanya dalam mesyuarat Kekangan Masa dan thermal management requirements for hundreds of signals, which will significantly shorten the design cycle.
Papan kawalan PCB ialah jambatan yang menghubungkan algoritma perisian ke dunia fizikal. Reka bentuk profesionalnya bukan lagi hanya mengenai penghalaan, tetapi pendekatan kejuruteraan holistik dan sistematik yang mengintegrasikan prestasi elektrik, termodinamik, kekuatan mekanikal, kebolehlaksanaan pembuatan , dan kecekapan kos .
